IDFS-PCCP管道斷絲監測方案

IDFS-PCCP斷絲智能監測解決方案

一、PCCP斷絲的危害

預應力鋼筒混凝土管（Prestressed Concrete Cylinder Pipe, PCCP）作為長距離輸水管道的核心構件，其結構安全直接關系供水系統的穩定性和公共安全。PCCP斷絲是管道失效的主要誘因之一，其造成的損壞非常巨大

二、傳統PCCP斷絲檢查法

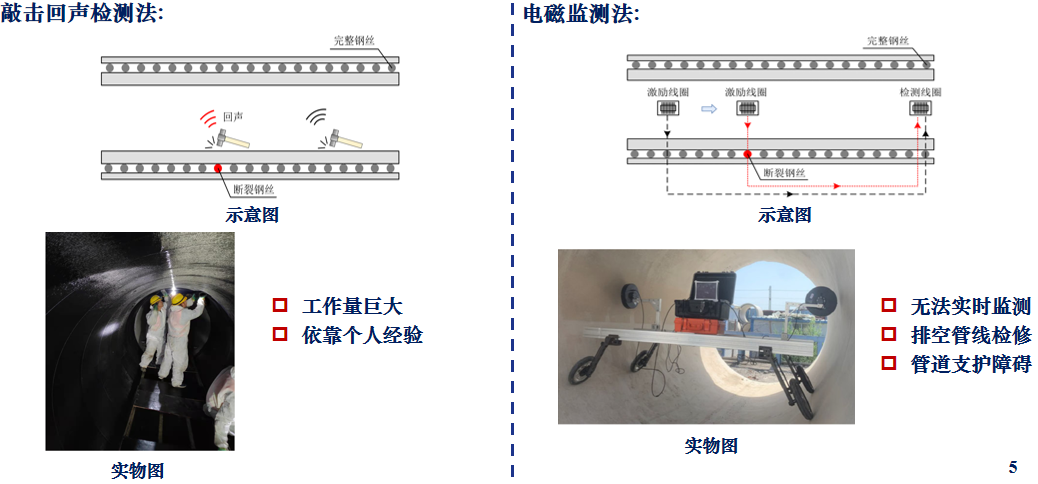

傳統的PCCP斷絲檢查方法依賴人的個人經驗，并且需要排空管道才能進行，作為正在運行的輸水管線，很難有條件停水較長時間進行檢測。

三、斷絲在線監測技術原理

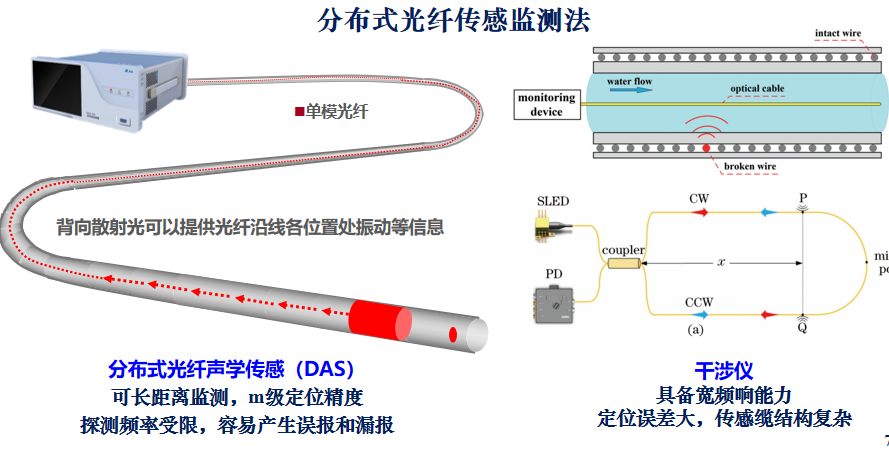

由于PCCP斷絲時產生的聲音信號頻率域DAS不在一個頻段期間，所以只依靠DAS是無法測到斷絲信號的，IDFS的方案將干涉儀和DAS結合使用，通過干涉儀監測到斷絲信號發生的時間，再分析相應時間點的干涉儀信號，得到斷絲發生的位置。

四、PCCP斷絲監測技術難點

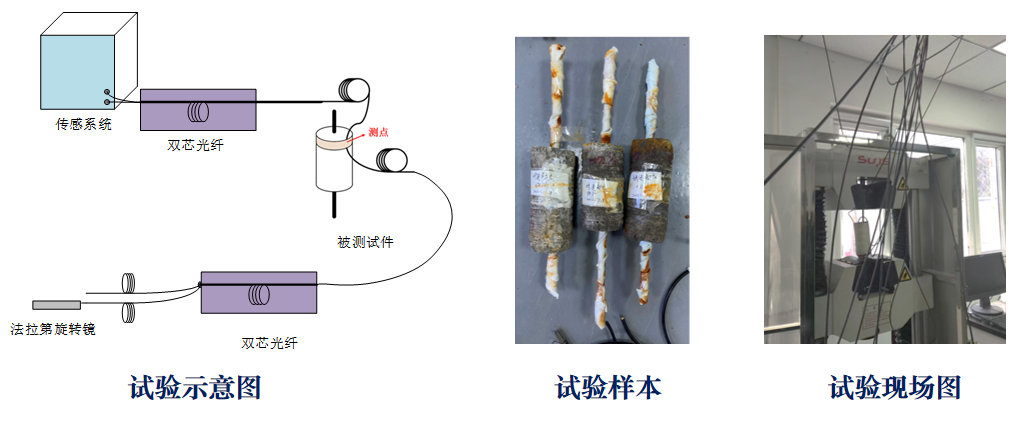

由于PCCP斷絲時發出的聲音信號在自然環境中幾乎無法模擬，常用的檢查方法是使用拉伸機強力拉斷鋼筋，在拉斷鋼筋后得到拉伸時的聲音

但這種試驗方案有很大的問題，首先鋼絲不一定是經過預應力拉伸的，直接拉斷與預應力崩斷發生的聲音有很大不同，另外鋼絲拉斷后，聲音在空氣中傳播后發生了很大衰減，其效果還不如在水中傳播。

四、北京湜沅PCCP斷絲監測研發歷程

要真正解決斷絲難題，就必須在真實的管道環境中進行，自2022年開始，我司聯合北京市水利科學研究院、南京大學光傳感技術中心在北京南水北調中線工程的真實管道中進行了長期的研發驗證，從頭正向

研發了專用于PCCP斷絲的IDFS斷絲監測系統。

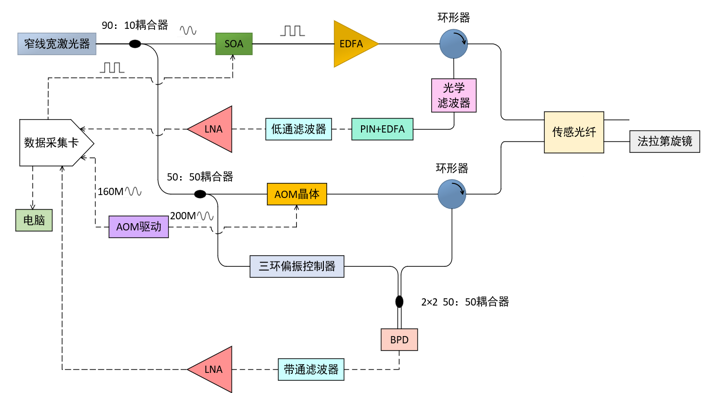

由于PCCP斷絲時產生的聲音信號頻率域DAS不在一個頻段期間，所以只依靠DAS是無法測到斷絲信號的，IDFS的方案將干涉儀和DAS集成到一個光路系統中，通過干涉儀監測到斷絲信號發生的時間，再分析相應時間點的干涉儀信號，得到斷絲發生的位置。

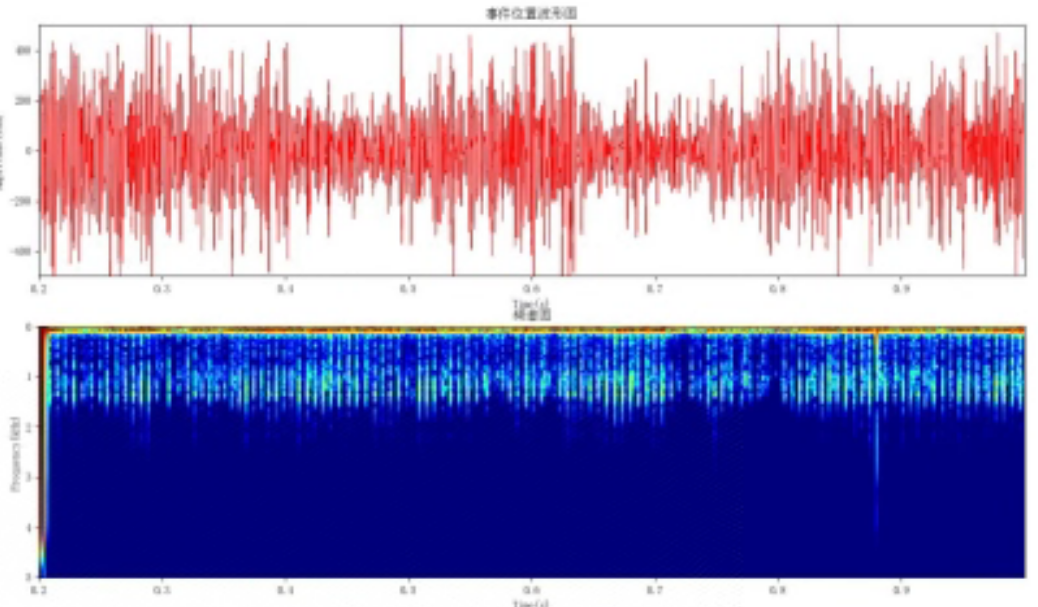

經過兩年的艱苦研發，我司成功突破了國外公司的技術封鎖，成功解決了斷絲問題，累計抓到斷絲16次，以下是一個典型的斷絲事件

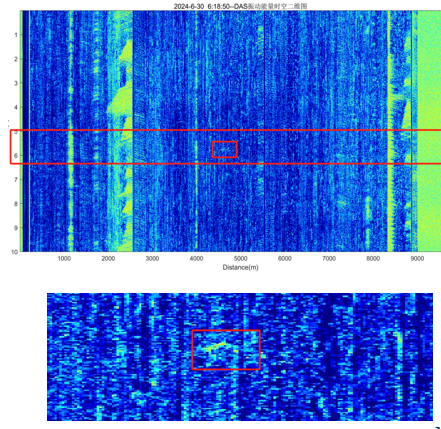

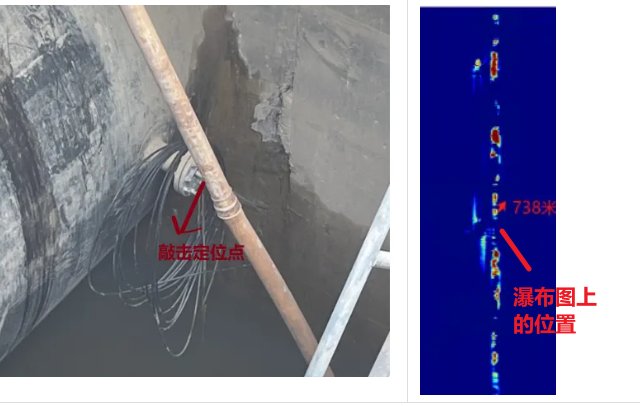

相應DAS測到的事件位置、

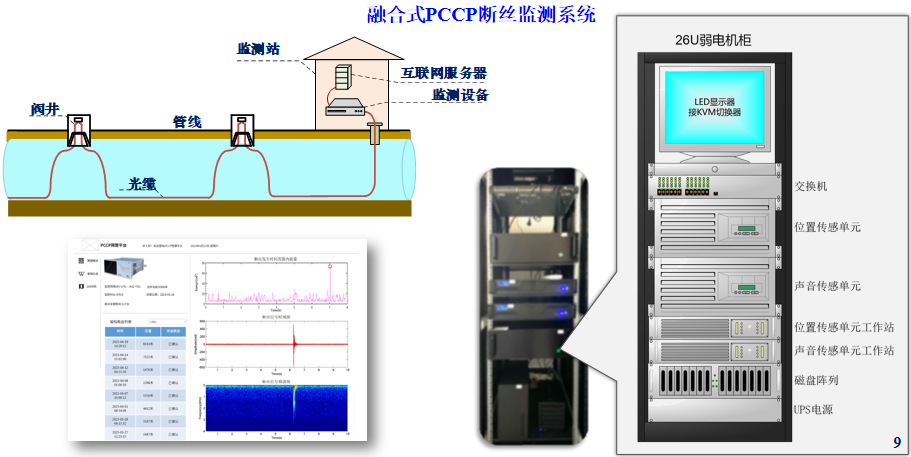

三、IDFS斷絲斷絲監測系統硬件部署架構

六、軟件架構

軟件流程簡要說明：

1、采集部署在PCCP管內產生聲音振動信號

2、實時分析信號，分析斷絲特征

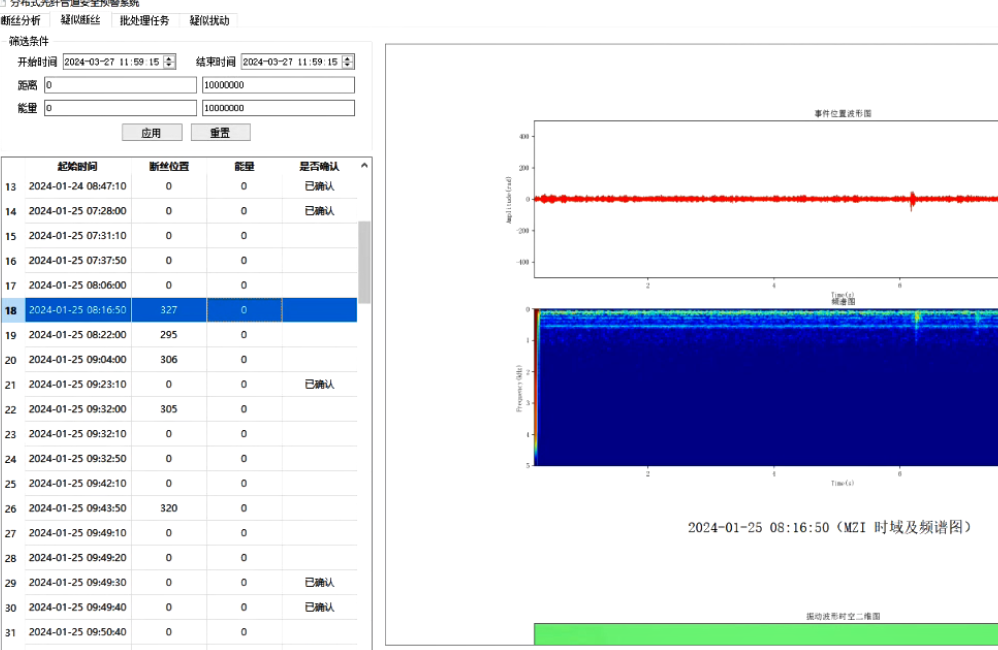

3、對斷絲信號進行識別，對疑似的斷絲信號進行進一步確認，由于斷絲信號的確認影響較大，確認后需要進行通知甲方進行開挖驗證，所以斷絲事件的最終確認是非常謹慎的。

4、完成斷絲信號的識別和定位后，根據斷絲所在的位置，映射到具體管節和樁號。

三、湜沅IDFS系統核心技術參數

參數項	技術指標
監測距離	≤50 km（單端解調）
空間分辨率	≤1 m
采樣頻率	最高100M Hz
動態范圍	≥40 dB
斷絲識別靈敏度	≥1根鋼絲斷裂（信噪比>20 dB）
工作溫度	-40℃~+70℃（工業級光纖）
數據輸出	實時波形+事件報警（API接口）

七、施工技術

1. 光纖布設工藝

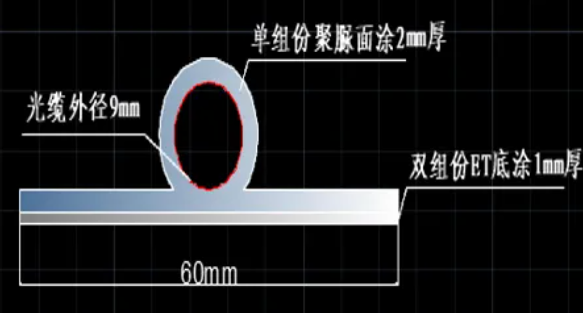

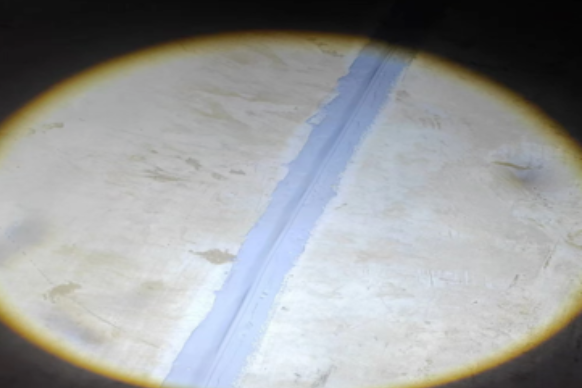

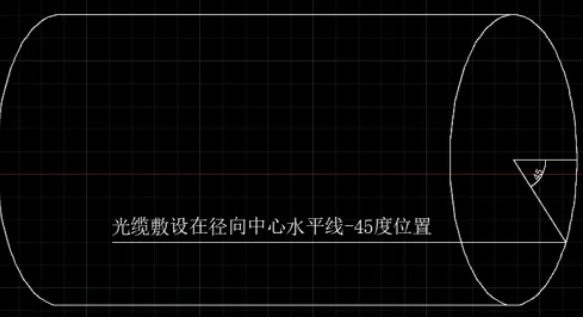

a. 管內軸向黏貼：采用耐水壓、抗腐蝕的柔性膠層，將傳感光纖沿PCCP內壁螺旋敷設，確保與管體振動耦合。

b.施工方法: 光纜在管內不能越過蝶閥，因此遇蝶閥需將光纜用穿纜組件將光纜從閥一側從管內引出，再從另一側用穿纜組件將光纜引回管內，另外每盤光纜長約2km，因此利用部分繞過蝶閥的機會，將光纜引至井內接續盒予以接續
